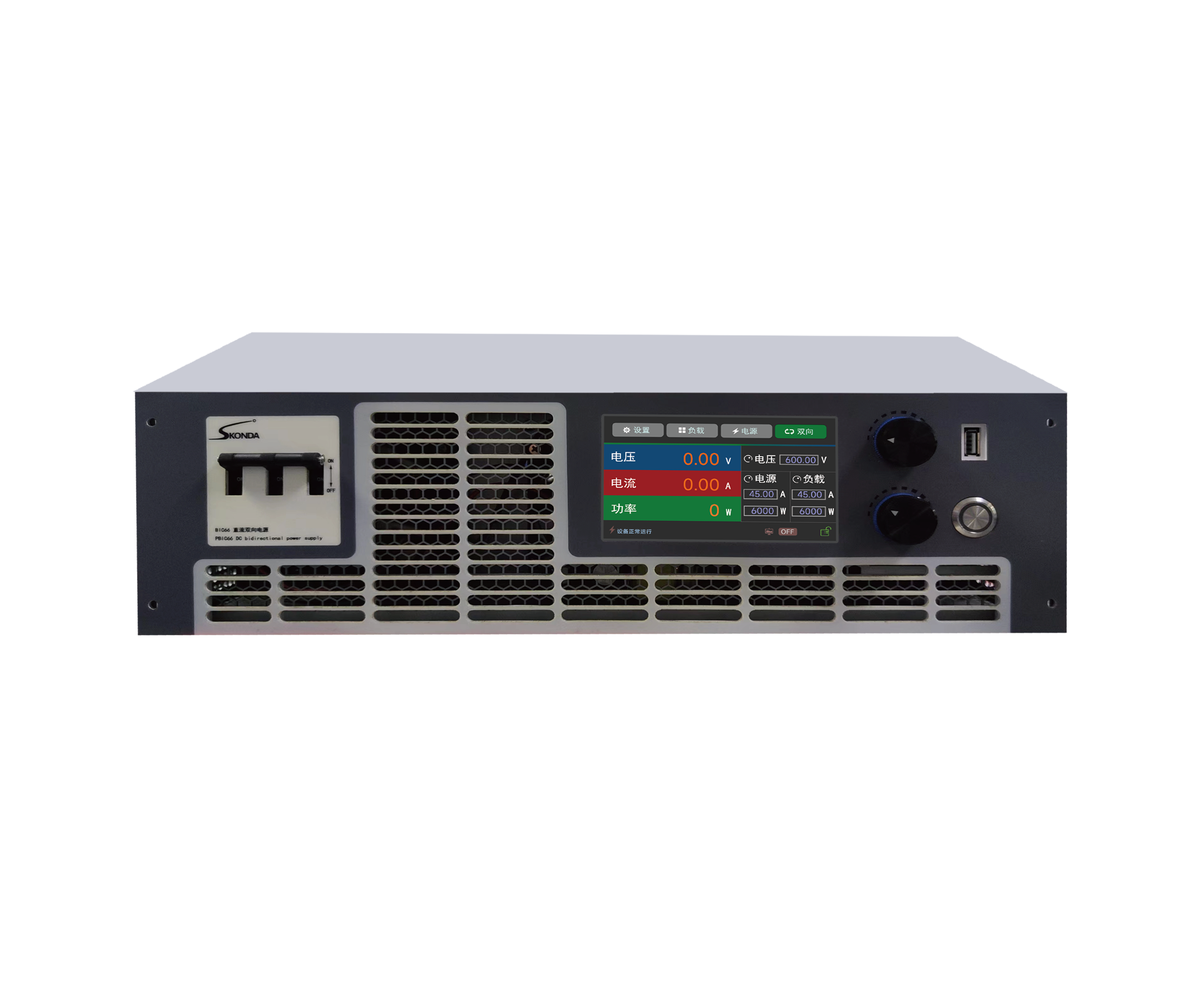

雙向直流電源的工作原理基于電力電子技術，核心是通過特定的電路拓撲結構和控制策略來實現電能的雙向流動。其基本電路拓撲通常采用雙向 DC - DC 變換器，常見的有 Buck - Boost 變換器、Cuk 變換器等。以 Buck - Boost 變換器為例，它由電感、電容、電力電子開關器件(如 MOSFET 或 IGBT)以及二極管等組成。在充電模式下，當開關器件導通時，輸入電源向電感充電，電感電流逐漸增大，存儲能量;開關器件關斷時，電感釋放能量，與輸入電源電壓疊加后，通過二極管向負載或儲能元件供電。通過控制開關器件的導通時間和關斷時間比例(即 PWM 信號的占空比)，可以精確調節輸出電壓，實現降壓或升壓功能，將輸入直流電壓轉換為適合充電的電壓。
在放電模式下，Buck - Boost 變換器的工作過程則相反。儲能元件作為電源，當開關器件導通時，儲能元件向電感放電，電感電流上升;開關器件關斷時，電感與儲能元件電壓疊加，通過二極管向負載供電。通過調整 PWM 信號的占空比，同樣可以控制輸出電壓，將儲能元件的電壓轉換為負載所需的電壓。為了確保雙向直流電源穩定、高效地工作，還需要一套精確的控制策略。常用的控制方法有電壓電流雙閉環控制，通過實時檢測輸出電壓和電流，與設定的參考值進行比較，誤差信號經過控制器(如 PI 控制器)運算后，生成 PWM 控制信號，調整開關器件的導通和關斷，使輸出電壓和電流穩定在設定值，滿足負載對電能質量的要求。這種工作原理使得雙向直流電源能夠在不同的應用場景中，根據實際需求靈活地實現電能的雙向轉換和精確控制。
