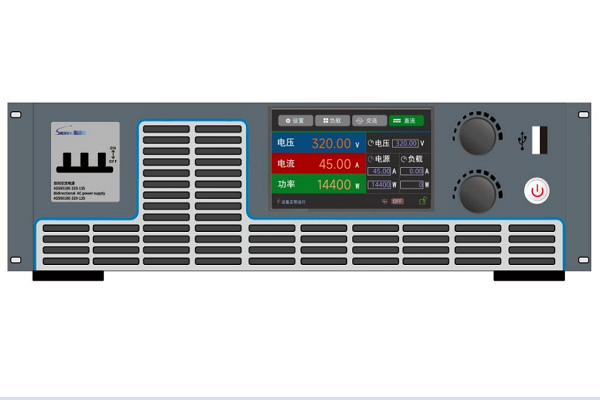

過壓保護閾值的合理設置是保障雙向直流電源及后端設備安全運行的關鍵防線。該閾值需綜合考慮電源額定參數、負載耐壓能力、行業標準等因素，確保在電壓異常升高時能及時切斷輸出，避免設備損壞。
首先，過壓保護閾值需高于電源正常工作的最大輸出電壓。一般而言，對于額定輸出電壓為 500V 的雙向直流電源，過壓保護閾值通常設置在 550V-580V 之間，預留 10%-16% 的安全裕量。若閾值設置過低，可能導致電源頻繁誤觸發保護;設置過高，則無法有效保護設備。此外，不同應用場景對閾值設置有不同要求，在電動汽車充電領域，依據 GB/T 18487.1 標準，充電樁用雙向直流電源的過壓保護閾值需在輸出電壓超過額定值 15% 時，于 100ms 內啟動保護。
在實際設計中，過壓保護電路通常采用電壓采樣與比較器結合的方式。通過高精度電阻分壓網絡對輸出電壓進行實時采樣，將采樣信號與預設的閾值電壓送入比較器，當采樣電壓超過閾值時，比較器輸出高電平信號，觸發控制電路切斷電源輸出。部分高端電源還具備多級過壓保護功能，如一級閾值為 110% 額定電壓，觸發報警提示;二級閾值為 120% 額定電壓，直接切斷輸出，增強保護的可靠性與靈活性。此外，過壓保護閾值還需與其他保護功能(如過流保護、短路保護)協同配合，形成完整的安全防護體系。
