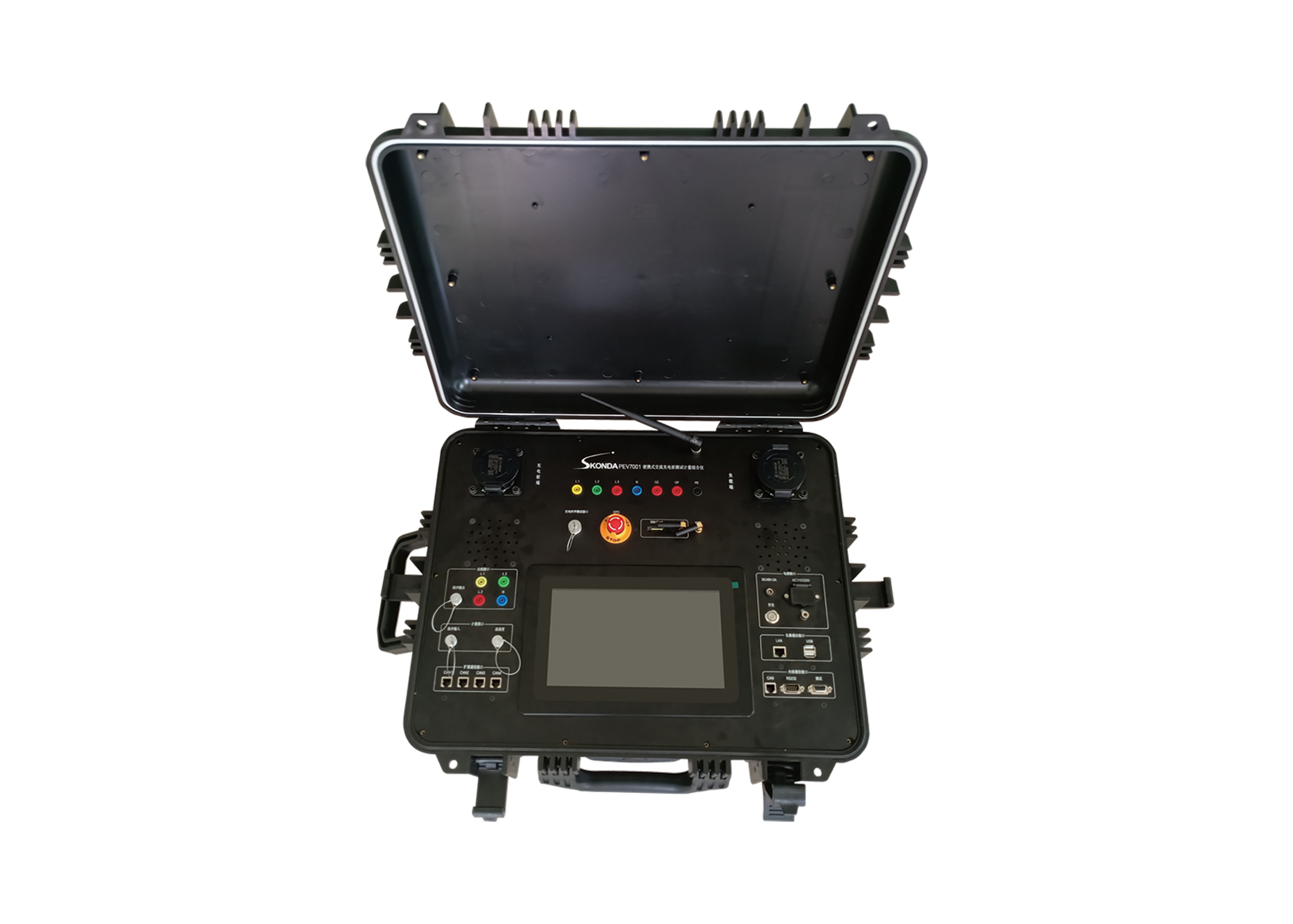

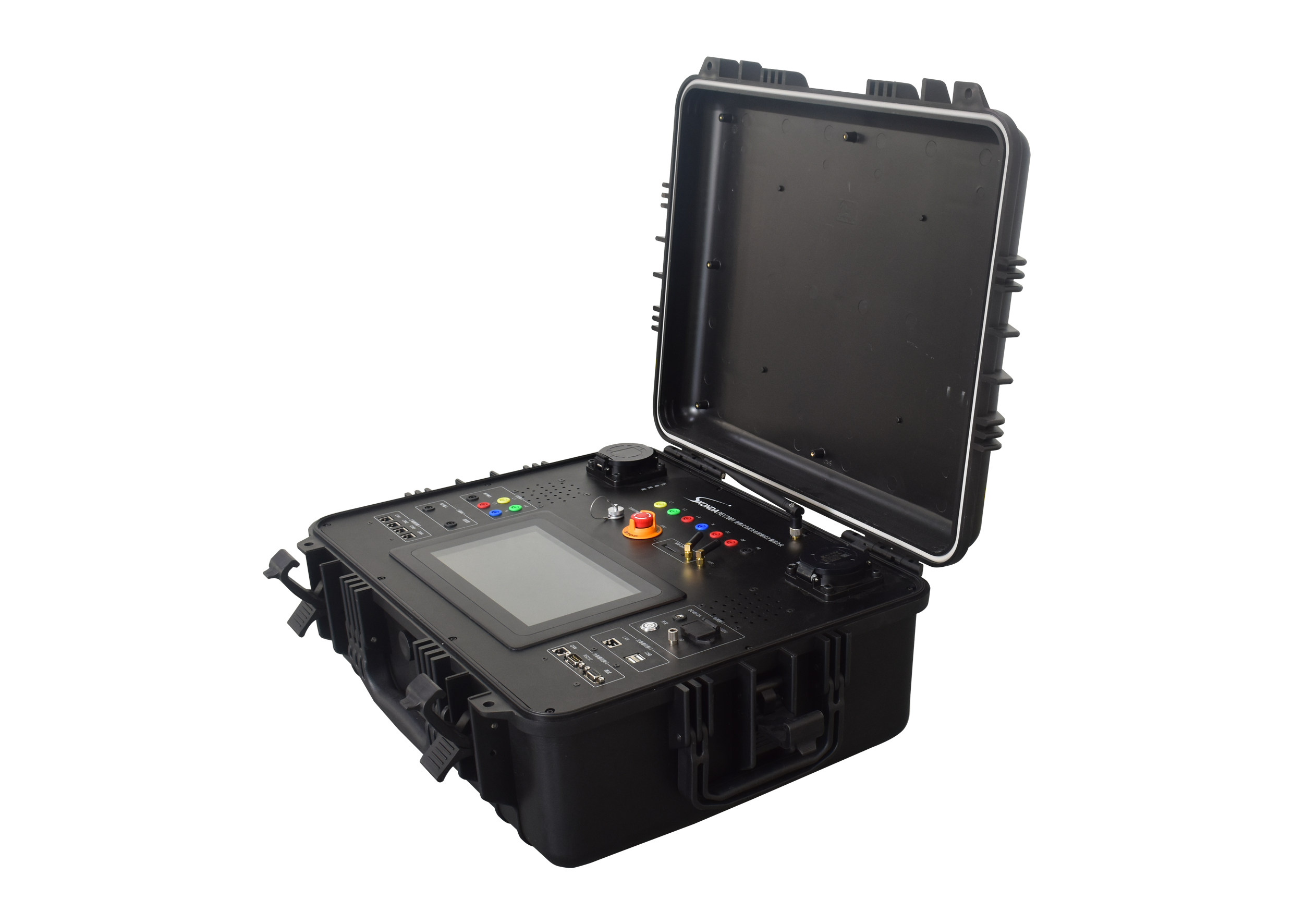

斯康達便攜式日標直流充電樁模擬測試分析儀PEV7002J, 用于測試日標直流充電樁互操作性和協議一致性功能。具有日標充電BMS模擬功能，主要應用于新安裝直流充電樁、維修后充電樁、升級改型后充電樁的各項性能測試。分析儀具有精度高、體積小、重量輕，便于攜帶等特點，可滿足實驗室及現場等多種場合檢測與性能測試。
充電協議滿足CHAdeMO1.2&2.0標準要求。配置標準連接插座：車輛插座符合IEC62196-3 sheet 3- la標準要求。
配合上位機系統平臺完成日標互操作性規范測試、協議一致性測試、BMS模擬測試等功能，測試標準符合 CHAdeMOV1.2&V2.0要求
內部集成充電控制導引線路滿足CHAdeMOV1.2&2.0標準要求
內部集成電池電壓模擬器，電壓范圍0-1000V, 用于充電樁啟動時序流程測試可選配絕緣反接模塊：滿足對充電機絕緣和反接測試，測試電壓接入范圍0-1000V,絕緣電阻調整范圍 10KQ-610KΩ,步進5 KQ
具有對充電中實時充電電壓、電流、繼電器狀態等實時監控與顯示
具有對充電中充電狀態StateA-I實時顯示。
具有對樁的充電狀態實時顯示功能，包括D1開關狀態、 D2 開關狀態、Energizing state。
具有對樁的報文實時顯示與解析功能。
具有10寸高清液晶觸摸屏，方便用戶觸摸操作
可硬件模擬斷開Connect Proximity Detection線異常測試。
可硬件模擬斷開PE 線異常測試
可單獨設置車端H100、H101、H102報文，并實時更新到樁端
